Типы сварных соединений

Привет всем! В этой статье разберёмся с типами сварных соединений по ГОСТу 16037-80. Конечно, сварщики могут подумать, что про это должны знать все, однако статья предназначена для тех, кто занимается оформлением и сдачей выполненных монтажных работ заказчику — инженерам ПТО, обычным прорабам. Часто случается, что разбираться со сварными швами приходится самим инженерам ПТО, и выясняется, что они неправильно указали тот или иной шов только при проверке ответственных лиц заказчика, так как их коллеги, выполнившие данные работы, всегда заняты и им некогда отвлекаться на помощь в оформлении бумаг или сами не знают, как правильно указать тот или иной тип сварного соединения.

Поделюсь своим опытом оформления исполнительной документации на металлоконструкции или трубопровод. Если в организации работает главный сварщик, то не нужно задумываться, какой шов как указывать — спросите, запишите и забудьте, ведь не пришлось тратить время на выяснение, почему именно такой шов, а не другой.

Но вот когда рядом нет специалиста по сварке, а прораб специализируется на общестрое, приходится тратить время на выяснение вопроса, как обозначаются сварные швы по ГОСТу. Год назад я оказался в подобной ситуации: прораб совсем не разбирался в сварке, обратился к представителям заказчика — молодым ребятам, слабо понимающим в сварке. Они оформляли исполнительную документацию по трубопроводу, ведя журналы сварочных работ и делая заявки в лабораторию, указывая всего два вида сварных швов: УШ — угловой шов и СШ — стыковочный шов. Меня убеждали, что и мне следует так оформлять, так как такое оформление согласовано с представителем строительного контроля заказчика.

Потратив немало времени на оформление исполнительной документации по трубопроводам с указанием сварных швов, как они говорили, я отправился в строительный контроль, где специалисты были весьма удивлены подобному обозначению. Объяснения, что якобы мы так договаривались, вызвали у них сильное недоумение. В результате пришлось всё переделывать и разбираться, каким типом сварного шва были заварены линии трубопровода данного объекта.

Но даже после этого, когда я вроде разобрался с обозначением и оформляя очередную исполнительную документацию, выяснилось, что опять сделал ошибку. Подробней я описал этот случай в статье «Исполнительная трубопроводы».

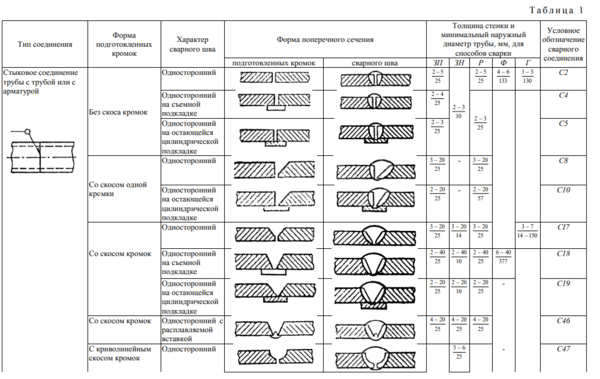

После этой истории я подумал, что для себя уже точно знаю, как определять типы сварных соединений по ГОСТу 16037-80. Просто открываю ГОСТ 16037-80, смотрю в таблице №1 «Основные типы сварных соединений» рисунки сварных соединений и выбираю нужный тип, исходя из предположения, что именно так сварили трубу.

Казалось бы, ничего сложного: если труба сваривается встык, значит, это тип соединения «Стыковое соединение трубы с трубой или с арматурой», и выбираете в зависимости от подготовки кромок (столбец 4) тип сварного шва от С2 до С33. В таблице №1, в первом столбце указаны сварные соединения:

• Стыковое соединение секторов колена (отводов);
• Стыковое соединение фланца с трубой;
• Нахлёсточное соединение промежуточного штуцера или ниппеля с трубой;
• Нахлёсточное соединение труб с раздачей одного конца трубы;
• Нахлёсточное соединение труб муфтой;
• Угловое соединение фланца или кольца с трубой;
• И так далее.

Для меня стало очевидно, что в промышленном строительстве при монтаже трубопроводов используются всего два-три основных типа сварных соединений:

— С5 — свариваются трубы встык;

— У5 — угловое соединение фланца и трубы;

— У19 — угловое соединение трубы с трубой.

Именно этими тремя типами я оформлял всю свою исполнительную документацию на предыдущем объекте и успешно её сдал.

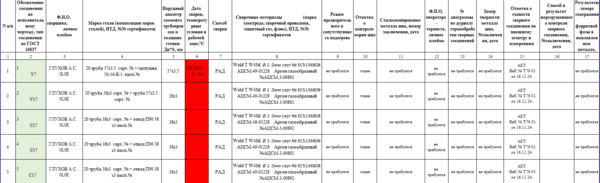

Позже, работая на новом промышленном объекте, вновь возник вопрос по определению типов сварных соединений, но тут уже присутствовал главный сварщик. Я отдавал ему монтажные схемы, он оформлял журнал сварочных работ и делал заявки в лабораторию на проверку качества сварных соединений.

Проверяя журнал, я заметил, что он указывает больше трёх типов сварных соединений. Решив разобраться, почему так произошло, узнал ещё одну важную деталь: недостаточно ориентироваться только на внешний вид сварного шва из столбца «Форма поперечного сечения», важно также обращать внимание на соседний столбец «Толщина стенки и минимальный наружный диаметр трубы, мм, для способов сварки».

В данном столбце указаны способы сварки и дроби (в числителе приведены предельные толщины стенок, а в знаменателе – минимальные наружные диаметры труб).Обозначения способов сварки следующие:

ЗП — дуговая сварка в защитном газе плавящимся электродом;

ЗН — дуговая сварка в защитном газе неплавящимся электродом;

Р — ручная дуговая сварка;

Ф — дуговая сварка под флюсом;

Г — газовая сварка.

Итог таков: тип сварного соединения по ГОСТу 16037-80 определяется следующим образом:

1. По типу соединения деталей (стыковое, нахлёсточное, угловое);
2. По обработке кромок;
3. По диаметру труб и толщине стенок;
4. По способу сварки.

Так что, чтобы правильно выбрать тип сварного соединения в трубопроводах, придётся потратить некоторое время на изучение таблицы №1 ГОСТа 16037-80.
