Сварочный журнал трубопроводов

Привет, если ты пришёл на мою страницу, чтобы скачать или посмотреть пример заполнения журнала сварочных работ по трубопроводу, то переходи в конец статьи и скачивай журнал и исполнительную схему под которую он делался.

Теоретически, согласно правилам, сварочный журнал трубопроводов на стройке должен заполняться ежедневно и предоставляться заказчику по первому требованию. Однако на практике он зачастую заполняется только совместно с исполнительной документацией, причём это может случиться намного позже завершения работ — иногда даже через год.

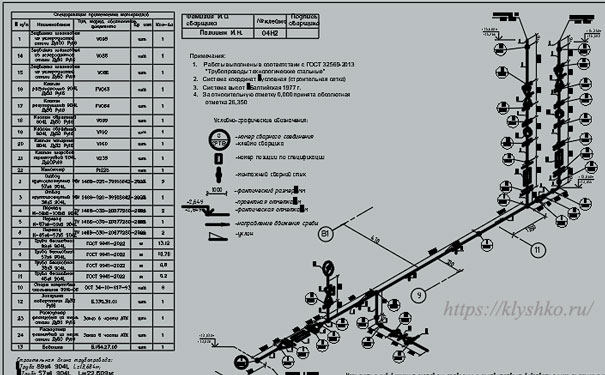

Кстати, прежде чем оформлять сам журнал, полезно заранее подготовить исполнительную схему трубопровода, на которой будут отмечены все сварочные стыки. Лучше всего предъявить такую схему службе строительного контроля, чтобы избежать ненужных переделок впоследствии.

Мое мнение — на стройке развели бумажную волокиту, результаты которой нужны каким-то непонятным проверяющим, от которых заказчик может получить серьезные штрафы.

Теперь перейдем непосредственно к сути вопроса: журнал сварочных работ для трубопроводов — это важный документ, отражающий процесс и качество проведённых сварочных мероприятий на объектах трубопроводных систем. Правильно вести данный журнал крайне важно, так как это помогает предотвратить аварии и повысить надёжность трубопроводов.

Чем отличается журнал сварочных работ для трубопроводов от журнала для металлоконструкций?

Основное отличие связано с объектами сварки и требованиями к проведению сварочных работ:

• Объекты сварки: Трубы испытывают постоянные внутренние напряжения из-за давления транспортируемых веществ, поэтому важны защита от повреждений и особая фиксация каждого сварного шва в журнале.
• Требования к сварке: Критично важными становятся герметичность и отсутствие протечек, что отображается в структуре журнала, где подробно прописаны результаты разных видов контроля качества (ультразвукового, радиационного и т.д.)
• Порядок заполнения: Каждое сварное соединение фиксируется отдельно, включая информацию о параметрах сварки, квалификациях сварщиков и использованных материалах. В металлургии такая детализация не обязательна.
• Контроль качества: Наряду с визуальным контролем, для трубопроводов применяют специализированные виды контроля (гидроиспытания, дефектоскопию), результаты которых тоже отражаются в журнале.
• Форма оформления: Формы журнала для трубопроводов жестко регламентированы нормативными документами и предполагают определённую структуру отчётности.

Кто проводит проверку записей в журнале?

Проверка записей в журнале сварочных работ должна проходить ежедневно мастерами или бригадирами, еженедельно — ответственными инженерами, а также после завершения отдельного этапа технических работ представителями технического надзора. Дополнительные внеплановые проверки осуществляются при обнаружении дефектов или отклонений от принятых технологий.

Зачем нужен сварочный журнал трубопроводов?

Ведение правильного журнала позволяет предупредить серьёзные последствия при эксплуатации трубопроводов и значительно уменьшить риски крупных аварий. В частности, правильно организованный журнал помогает:

• Избежать аварий путём ранней диагностики плохих сварных швов.
• Удостовериться в соблюдении стандартов и нормативных актов при проведении работ.
• Предоставлять гарантии надёжности и долговечности трубопроводных конструкций.

Таким образом, правильный подход к ведению журнала сварочных работ жизненно необходим для предотвращения значительных рисков и поддержания технической безопасности трубопроводов.

Что по факту происходит на стройках?

Звучит всё красиво: специалисты должны соблюдать нормы и порядок ведения документации, обязаны ежедневно заполнять журнал и сразу предоставлять его по запросу заказчика, теоретически это нужно, чтобы исключить аварии и гарантировать качество выполненных работ. К сварке допускается лишь квалифицированный специалист, прошедший аттестацию Национального Агентства Контроля Сварки (НАКС) и только их следует вписывать сварочный журнал трубопроводов.

Однако реальность часто оказывается иной. Например, в большинстве строительных организаций работает  4-6 сварщиков, из которых только один имеет необходимую квалификацию НАКС на проведение сварки определенных диаметров труб, марок стали или установок под высоким давлением. Получается, что остальные сварщики выполняют основную массу работ, а исполнительная документация оформляется на единственного аттестованного сотрудника. Таким образом, в журнале может значиться, что один сварщик успевает заваривать более сотни стыков за сутки, хотя все прекрасно понимают абсурдность подобной ситуации.

Самое удивительное, что именно мелкие ошибки вроде неверно указанной марки стали или номера удостоверения специалиста вызывают наибольшие проблемы. Исправление одной небольшой помарки порой приводит к повторному переоформлению целого пакета документов.

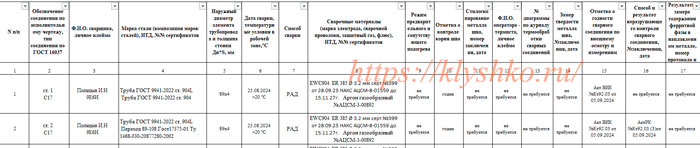

И да, обещанный образец журнала сварочных работ в Excel доступен для скачивания кликай СЮДА.

Если есть, что сказать или дополнить пиши в комментариях.
