Конус Абрамса

Приветствую всех!

Недавно на работе произошла интересная история. Один коллега, который уже много лет занимается документацией по бетону, внезапно вспылил из-за замечания от инженера строительного контроля. Суть проблемы была такая: проверяющие заявили, что не увидели нужного конуса при приёмке бетона. Правда, какой именно нужен конус, они не уточнили.

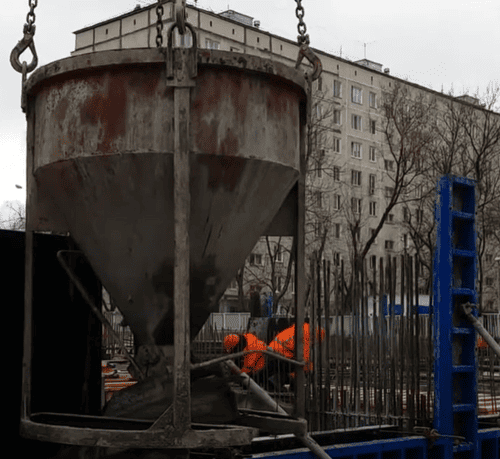

Тогда наш специалист показал нам фотку специальной бадьи («рюмки»), предназначенной для подачи бетона к месту заливки в строительные конструкции. И заявил нам, что ребята из строительного контроля просто ослепли и не заметили фотографию этого конуса в исполнительной документации.

Но потом выяснилось, что всё далеко не так просто. Оказывается, контролёры вообще не про бадью говорили, а про то, что они не видели конус Абрамса, когда велись бетонные работы. Речь в замечаниях к исполнительной документации шла о контроле бетонной смеси перед её заливкой.

Конус Абрамса — штука, которой проверяют густоту бетона перед тем, как залить его в фундаменты, стены и перекрытия. Я был очень удивлён, когда оказалось, что наш грамотный специалист вообще первый раз слышит про этот самый конус. Получается, что одни умеют работать на строительной площадке, другие — оформлять исполнительную документацию, но как только их поменять местами, так выясняется, что никто толком ничего не знает.

Про конус абрамса для чего он служит  я писал очень давно в статье «Подвижность бетона», в этой кратко изложу что это за прибор и как правильно им пользоваться.

Что такое конус Абрамса?

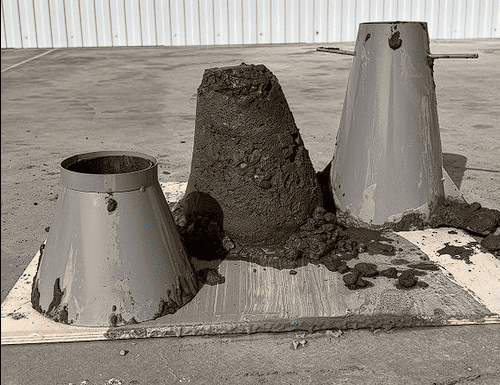

Конус Абрамса — это простой, но эффективный прибор, предназначенный для определения подвижности (текучести) бетонной смеси. Его использование широко распространено в строительстве, так как правильное определение свойств бетона позволяет обеспечить высокое качество монолитных конструкций.

Конструкция и Размеры Конуса Абрамса

Стандартный конус Абрамса изготавливается из металла или пластика и включает три основных элемента:

- Верхнее основание: Диаметр верхнего основания составляет около 10 см.

- Нижнее основание: Диаметр нижнего основания — примерно 20 см.

- Высота: Высота конуса равна приблизительно 30 см.

Все указанные размеры являются ориентировочными и могут незначительно варьироваться в зависимости от производителя. Важно отметить, что внутренняя поверхность конуса должна быть гладкой и ровной, чтобы исключить искажение результатов испытаний.

Принцип Работы Конуса Абрамса

Принцип работы конуса основан на оценке степени оседания бетонной массы после снятия нагрузки. Испытание проводится следующим образом:

1. Подготовка: Установите конус вертикально на ровную поверхность и убедитесь, что внутренние стенки чистые и сухие.

2. Заполнение: Заполните конус тремя слоями бетонной смеси, каждый слой толщиной около одной трети высоты конуса. Каждый слой слегка утрамбовывают металлическим стержнем с круглым наконечником диаметром 16 мм, делая около 25 ударов.

3. Удаление конуса: Осторожно поднимите конус вверх, оставляя массу бетона свободной.

4. Замер осадки: Измерьте разницу между высотой первоначального положения верхней кромки конуса и уровнем оставшейся массы бетона. Полученное значение называется осадкой конуса и характеризует степень подвижности бетонной смеси.

Значение осадки конуса выражают в сантиметрах. Чем больше величина осадки, тем пластичнее бетон, что облегчает его укладываемость и уплотнение.

Почему важен правильный выбор подвижности?

Подвижность бетонной смеси определяет удобство её укладки и способность равномерно распределяться внутри опалубки. Недостаточная подвижность может затруднить равномерное распределение раствора, приводя к образованию пустот и снижению прочностных характеристик конструкции. Напротив, излишняя подвижность способна вызывать расслоение смеси и снижение её прочности после затвердевания.

Конус Абрамса играет ключевую роль в обеспечении качества строительства, позволяя оперативно оценить пригодность бетонной смеси для конкретного типа конструкций. Регулярное проведение тестов с использованием конуса способствует минимизации рисков возникновения дефектов и повышению долговечности зданий и сооружений.
