Как пользоваться нивелиром
Привет, всем, в статье как пользоваться нивелиром рассмотрим для чего этот прибор нужен на стройке и как с ним работать.

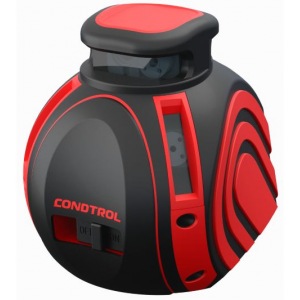

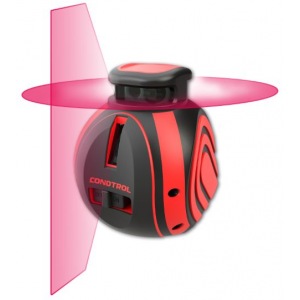

За всю мою рабочею практику, лазерными нивелирами я пользовался редко и то в помещениях. На строительной площадке работают в основном только с оптическими нивелирами.
Преимущества лазерного нивелира перед оптическим в том, что с ним можно работать одному человеку. С оптическим нивелиром работают два человека, один снимает показания другой ставит рейку в точках съемки.
Оптический нивелир состоит из зрительной трубы, цилиндрического уровня, подставки для зрительной трубы с тремя подъемными винтами – тригер.
На стройке нивелир главный прибор по измерению высотных отметок, начиная с производства земляных, бетонных и некоторых видах отделочных работ. Работа с нивелиром начинается с самого начала строительства объекта.
Стройка объектов на площадке начинается с геодезистов. Если вы строите свой дом, то начинаете с геодезичекой разбивки, выноса осей здания и высотных отметок. Следующим этап надо вычислить глубину котлована, под изготовление фундаментов и здесь без нивелира не обойтись.
Или надо сделать ровные бетонные полы или стяжку. Планировка полов начинается с выравнивания основания, которое может быть из щебня или песка в зависимости от проекта.
Один кубический метр бетона сегодня на рынке примерно стоит 5000 рублей и если плохо спланировать песком основание и залить бетонную плиту с перерасходом в 2-3 сантиметра, то это будет финансово затратно.
На 500 квадратных метров перерасход бетона равен 500 м2 х0.03 м =15м3, это будут не учтенные расходы. Чтоб не было таких убытков, обязательно надо делать нивелирную съемку на всех этапах подготовки основания.
Как пользоваться нивелиром, установка
Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне в сантиметрах с другой и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.
Действия по установке нивелира:
- выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.
- устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе
- придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно ( вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».
Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.
Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой или с помощью оптического луча нивелира, например, вынести оси здания.
Как пользоваться нивелиром при производстве полов
Не зная, как пользоваться нивелиром, сделать ровные полы из бетона или цементно - песчаной стяжки на большой площади не возможно.
Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.
Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.
После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.
Допустим по результатам съемки получили 18 высотных отметок с перепадами высотных отметок от 1,57м до 1, 72 метра. Суммируем все 18 высотных отметок, получаем сумму 30,51м, делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.
Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.
Как пользоваться нивелиром при устройстве фундаментов
Как пользоваться нивелиром, если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну, равняется 96,645м.
Рейку ставим четко на отметку и получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем 96,645+0,850=97,495м.
Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента от горизонтального луча нивелира должна равняться 3,695м.
Если уровень поверхности земли по нивелирной съемки равно 1,250 м, то получится, что вынуть грунт надо на глубину 3,695м - 1,250м=2,445 м.
Как я учился пользоваться нивелиром
Первый раз я познакомился с нивелиром в институте, на каком предмете уже и не помню. Эти теоретические знания к моменту, когда их надо было применить на стройке забылись и никак не хотели вспоминаться.
Так что приходилось учиться по новому и задавать глупые вопросы своим коллегам про то, как пользоваться нивелиром.
Помню, что я постоянно путался с полученными значениями. На рейки большие значения обозначают, что это яма, а если маленькие то бугор и это мой мозг никак не хотел воспринимать.
Пример делаю съемку пола и получаю две цифры 1,870 м. и 1,820 м. выходит, что первая точка ниже второй на 5 сантиметров. У меня в голове не укладывалось, что цифра по значению больше означает на поверхности яму.
Я взял себе за правило и вам советую, свои данные нивелирной съемки проверять и пересчитывать несколько раз, чтоб не было никаких сомнений.
Что необходимо сделать перед нивелирной съемкой читайте ЗДЕСЬ. Вот здесь я рассказал, как залил бетонные полы в гараже без нивелира.
Так же вам будет интересно, как составить акты скрытых работ, кс2, кс 3, если да то вам сюда.
Буду рад вашим комментариям по теме как пользоваться нивелиром.
С уважением, Олег Клышко.
