Здравствуйте, уважаемый читатель блога, в данной статье молниезащита, разберемся для чего нужна, как делают, рассмотрим нормативные документы и схемы из проектов.

Вы знаете,  сколько раз ударяет молния в землю? 16 миллионов раз или  около 44 тысяч гроз за день, внушительные цифры, но мы их не видим, откуда такие цифры. Это средние цифры подсчитаны на  всем земном  шаре.

История молниезащиты начинается с древних времен. Император Август носил шкуру тюленя во время грозы, считал это идеальной защитой. Пастухи в горах использовали змеиную кожу, жители равнин применяли войлок и все эти защиты работали и имели веские основания, судя по историческим документам. Интересно, куда пастухи змеиную  кожу цепляли,  чтоб молнию отвести?  Моряки Древней Греции ставили на мачту кораблей мечи с веревками концы, которых были опущены в воду.

Вопросом молний  занимались такие известные люди, как Ломоносов М.В., который считал громоотвод эффективным сооружением. В начале 18-го века предприниматель и ученый Акинфий Демидов построил в центре Невьянска огромную 60-и метровую башню с металлическим шпилем и флюгером на вершине.



От шпиля было  проведено  заземление. Эта конструкция не была запатентована, а открытие по громоотводу было присвоено спустя 25 лет Бенджамину Фраклину в 1752 году. Его и считают автором данного изобретения.

В наших  регионах грозы появляются не каждый день,  последствия их попадания в дом могут быть печальными.  От удара молнии возникают пожары, повреждаются  части  зданий. Выходят из строя электрические сети и электроприборы. Самое страшное это гибель и травмированние людей, находящихся в здание или рядом с ним.

Виды молниезащиты

С развитием производства и использование современного оборудования, вычислительной техники чувствительной к воздействию коммутационных и атмосферных перенапряжений, развиваются и системы защиты.

На сегодняшний день защита от молний делиться на несколько категорий: внешняя и внутренняя, активная и пассивная. Принцип работы молниеотвода это изменение траектории молнии.

Внешняя часть состоит из молниеприемника, токоотвода и заземлителя  данная схема эффективно отводит удары молний от объектов и направляет их в землю. Месторасположение данных деталей зависит от вида кровли (металлочерепица, наплавляемая кровля, черепица и т.д.).

Молниприемник это стальной стержень диаметром 20 миллиметров установленный на самой высокой точки крыши здания.  Токоотвод может быть сделан из металлической полосы или стальной проволоки толщиной не менее 6 миллиметров.

Для заземлителя применяют металлическую гладкую арматуру диаметром 20 мм или металлический уголок 50х50 длиной от 1 до 3 метров, которые  забивают в землю. Заземлители устанавливают по периметру здания и соединяют между собой металлической горячекатаной  полосой шириной 4 см и толщиной 4 миллиметра.

При попадании молнии в молниприемник через токоотвод проходят токи величиной 200 000 А, из-за этого  соединениям  молниприемник, токоотвод и заземлитель уделяют большое внимание при сваривание их между собой. Места сварочных соединений обмазывают антикоррозионными  материалами грунтовкой, эмалью.

Активная молниезащита «вызывает» молнию на себя путем ионизации воздуха вокруг головки молниеприемника. Так же как и пассивная защита состоит из токоотвода и заземлителя. Радиус действия такого громоотвода около 100 метров.

Внутренняя молниезащита это система устройств защиты от импульсных перенапряжений (УЗИП). УЗИП защищает электрическое оборудование от перенапряжений в сети вызванных ударом молний.

Перенапряжение возникают от прямых и непрямых ударов молний, которые имеют различные параметры. Тип 1 перенапряжение вызванное от прямого попадания характеризуются формой волны 10/350 мкс, опасны, имеют большую запасенную энергию.

Тип 2 перенапряжение, появившееся от непрямого удара,  характеризуется формой волны 8/20 мкс., менее опасны запасенная энергия примерно в 17 раз меньше от прямого попадания.

Вид кровли и молниезащита

С монтажом  внешней молниезащиты я познакомился  на  строительстве нескольких объектах. Первый объект в Тобольске здание имело крышу из металлочерепицы  и складской комплекс в Мытищах на крыше наплавляемая кровля.

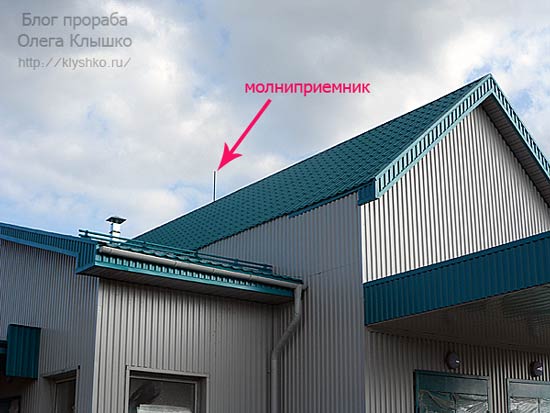

Тобольск, крыша из металлочерепицы

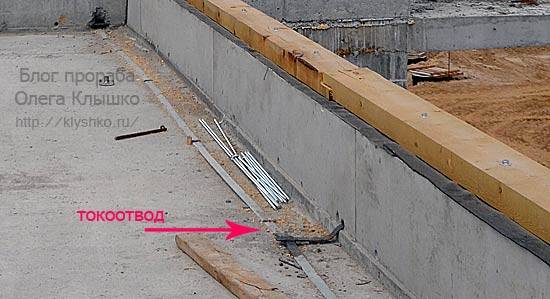

В Тобольске на крыше,  был смонтирован  молниеприемник,  из гладкой арматуры толщиной 20 мм к нему приварили, токоотвод,  металлическую  полосу  40х4 мм, которая лежала по периметру чердака. В шести точках, по углам здания и середине, закрепляя к  бетонной стене токоотвод, был опущен вниз и соединен с заземлителем.

Заземлителем  служил металлический уголок длиной 2 метра, вдавленный в землю. Между собой в земле  уголок был соединен металлической полосой и сварные соединения грунтовкой для металла.

Мытищи на наплавляемой кровле из гладкой арматуры диаметром 10 миллиметров  выложена сетка с шагом 12 на 12 метров.  Эта конструкция служит и молниеприемником и  токоотводом. Склад имеет размеры 102х54 метра, через 12 метров идут опуски в землю от металлической сетки  из арматуры диаметром 8 мм.

Заземлителем служит гладкая арматура диаметром 20 мм, соединённая между собой металлической полосой.

Нормативные документы по молниезащиты

Устройство молниезащиты делают согласно проектам. Проекты разрабатываются согласно нормативным документам  вот одни из них (кликнув по названию проекта, документ откроется в формате PDF, который вы сможете сохранить себе на компьютер или почитать онлайн)   «Инструкция по молниезащите зданий и сооружений» РД 34.21.122-87 от 30 июля 1987 года и «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» CO 153—343.21.122-2003 от 30 июня 2003 года.

Если вы собрались создать свой проект по устройству молниезащиты  своего дома,  то данные инструкции  носят рекомендательный характер и не раскрывают полностью вопроса по устройству защиты от грозовых и коммутационных перенапряжений.

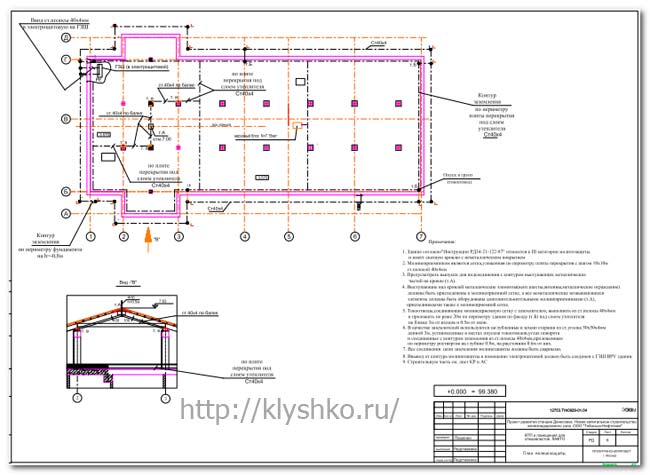

План молниезащиты Тобольск

Не нашли ответы на свои вопросы по молниезащиты в первых двух инструкциях, то вам следует расмотреть нормативный документ МЭК (Международной Электротехнической Комиссии) ГОСТ Р МЭК 62305-1-2010 «Менеджмент риска. Защита от молнии. Часть 1. Общие принципы» и ГОСТ Р МЭК 62305-2-2010 «Менеджмент риска. Защита от молнии. Часть 2. Оценка риска».



Подписывайтесь на  обновления блога прораба, пишите комментарии или замечания к данной статье молниезащита

С уважением,  Олег Клышко.
