Здравствуйте, друзья, в данной статье поговорим о жесткой кровле. Информация в статье может пригодиться тем кто самостоятельно собирается делать крышу с деревянной стропильной системой.

Несколько лет работал кровельщиком, но делали крыши из наплавляемых материалов, крыши с жесткой кровли не делали.

Думал в эту вахту, будем заниматься жесткой кровлей, но поставка материалов и дела в нашей фирме идут не очень хорошо. Думаю в следующей статье рассказать о том, как в строительных фирмах объекты начинаются,  что происходит под закрытие стройки.

Заявку на материалы, я подавал еще в марте, но не поставили. Хотел вам наглядно с видео и фото показать все этапы устройства крыши из металлочерепицы. Надеюсь,  в данных работах я приму участие, а в статье рассмотрим узлы из проекта по устройству жесткой кровли.

Мауэрлат

Мауэрлат принимает нагрузку от веса крыши, которая равномерно распределяется на стены здания.  Изготавливают его из бруса сечением 150х150, 100х200 или досок 50х150 сбитые по три штуки сечением 150х150. Сечение зависит от веса жесткой кровли.

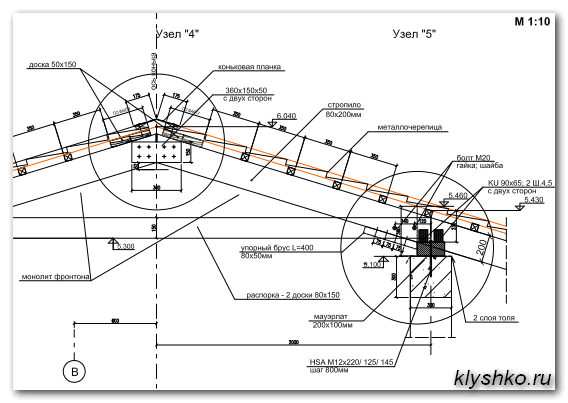

узел крепления мауэрлата

Монтаж крыши из металлочерепицы, шифера, керамической или гибкой черепицы начинается с работ по устройству деревянной стропильной системы, которая крепиться к стенам здания через мауэрлат.

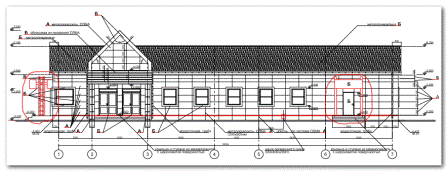

В проекте объекта КПП (контрольно-пропускной пункт, монолитное здание из железобетона) мауэрлат это деревянный брус размером 100х200 миллиметров закрепленный   по парапету здания.

О пожарной безопасности, все изделия из дерева на крыши должны быть обработаны противопожарными пропитками. На стройке бригадир по кровли рассказывает, что кусок дерева обработанное противопожарной пропиткой кидали в огонь и сгорала только сердцевина, которая не пропиталась.

Пропитки защищают деревянные конструкции не только от огня, но и от грибка, синевы, древесных насекомых. При устройстве жесткой кровли своего дома, не забудьте обработать химическими пропитками дерево для увеличения  срока эксплуатации крыши.

Парапет здания это бетонный армированный пояс высотой 50 сантиметров от уровня плиты перекрытия. Можно назвать эту конструкцию фундаментом под мауэрлат.

Армирование парапета в здание КПП сделано из рифленой арматуры А500с  диаметром 16 миллиметров. Армирование заканчивается п-образными скобами приваренными к стержням арматуры стенок.

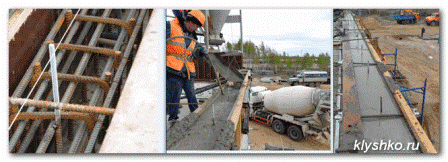

устройство парапета с креплениями под мауэрлат

Крепится  мауэрлат к зданиям из бетона, кирпича и дерева разными способами. В основном используют металлические шпильки. В нашем случае здание из железобетона и в проекте указан крепеж из шпилек М12 замоналиченных в бетоне.

Другой способ крепления мауэрлата  с помощью арматуры или анкерных болтов, в уже залитый бетоном или выложенный кирпичом парапет.  Брус укладывают в проектное положение,  предварительно сделав в нем отверстия для анкеров или арматуры.

Перфоратором бурят отверстие в бетоне. Сверло по бетону должно быть равно диаметру арматуры. После забивают арматуру в отверстия мауэрлата и парапета.

Как мы закрепили шпильки в парапет. В проекте КПП не показан узел крепления шпилек в металлическом каркасе парапета. Длина шпилек 22 сантиметра, приварили к ним арматуру. И закрепили  сваркой к металлическому каркасу. Шпильки стоят по всему периметру на расстояние 80 сантиметров друг от друга.

Шпильки мы покупали длиной в метр и по месту разрезали. Как выше было сказано брус у нас размером 100х200, шпильки установили, так чтоб они были выше мауэрлата на 4 сантиметра, над бетонным парапетом 14 сантиметров.

Укладывают мауэрлат на несколько слоев толя или рубероида для защиты конструкции от влаги. Закрепляют широкой шайбой и прикручивают гайкой на шпильке. Работа по закреплению мауэрлата, теоретически, закончена и следующий этап установка стропильной группы.

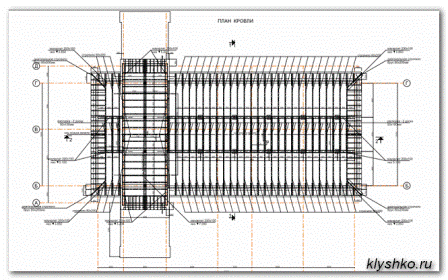

стропильная группа

Ниже предоставлено видео, как заливают бетонном фронтон здания.

Продолжение

Спустя неделю появился брус 100х200 обработанный противопожарной пропиткой и бригада уложила мауэрлат. При заказе бруса  на стропила совершил ошибку заказал общий объем, но не учел  размеры стропил 6,6 метров. Привезли стандартный брус по 6 метров. В итоге придеться наращивать стропила, что приведет к перерасходу материала.

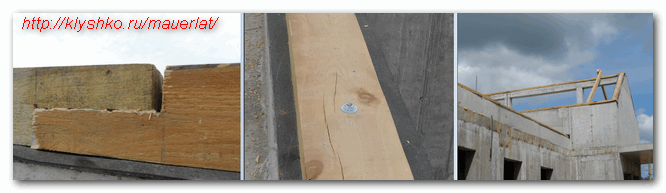

уложенный мауэрлат
